下面将讨论一个具体的传热设备的实例：

    有一台用热水加热空气的换热器，热水在管内流动，空气在管外流动。例如采暖用的热风幕或汽车上的散热器（radiator）都属于这一种传热类型， 即热水的热量经过管壁传給管外的冷流体—空气。由此可见，传热过程是与间壁两侧的两个对流换热过程紧紧地联系在一起的。

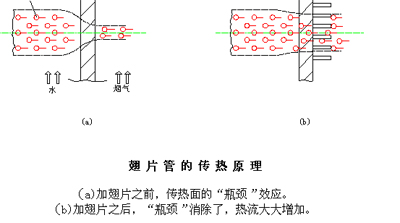

    对于上述实例： 管内水侧对流换热系数约为5000，而管外空气侧的对流换热系数约为50， 二者相差100倍。由于空气侧的换热“能力”远远低于水侧，限制了水侧换热“能力”的发挥，使得空气侧成为传热过程的“瓶颈”，限制了传热量的增加。为了克服空气侧的“瓶颈”效应，在空气侧外表面加装翅片将是一个最明智的选择。加装了翅片以后，使空气侧原有的传热面积得到了极大的扩展，禰补了空气侧换热系数低的缺点，使传热量大大提高，如下面的附图所示。



    关于加装翅片的作用还可以用下面更形象的例子来说明：在一个边境口岸的出入境处，假定甲方口岸有十个检验口，每小时能放行5000人，而乙方口岸只有一个检票口，且办的很慢，每小时只能放行50人。这样，乙方侧就成了旅客通关的瓶颈，使得甲方的“能力” 不能发挥。为了提高通关流量，最有效的办法就是在乙方侧多开几个检验口。这与加装翅片的原理是一样的。
